Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
Polonyalılar kullanılabilir: | 2P, 4P | Amper: | 16A 25A 40A 63A |
---|---|---|---|
Artık koruma: | Evet | Türü: | Mini devre kesici |
kaçak akım: | 10 30 100 300 500mA | Standart: | IEC1008 EN61008 |
Vurgulamak: | Micro Circuit Breaker,Mikro Devre Kesici |

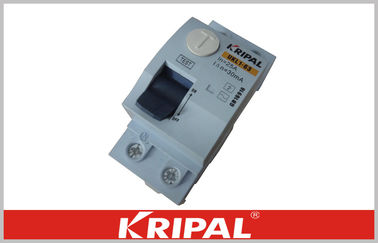

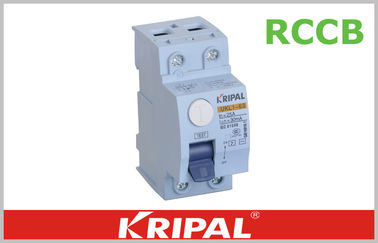

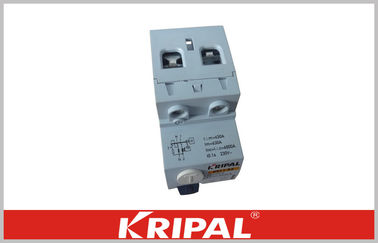

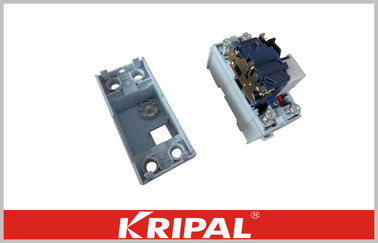

Artık Akım Cihazı Mini Devre Kesici 2 Kutuplu RCCB 16A 25A 40A 63A
KRIPAL'in bu ürünler için tasarım patenti var
Artık akım aygıtı (RCD) veya artık akım devre kesici (RCCB), enerjilenmiş iletken ile dönüş nötr iletkeni arasında elektrik akımının dengelenmediğini tespit ettiğinde bir devrenin bağlantısını kesen bir elektrik kablolama aygıtıdır. Böyle bir dengesizlik, topraklanmış bir kişinin vücudundaki akım sızıntısını gösterebilir ve yanlışlıkla devrenin enerjilenen kısmına dokunabilir. Bu koşullardan ölümcül bir şok oluşabilir. RCCB'ler, bu tür şokların yol açtığı yaralanmayı önleyecek kadar hızlı bir şekilde kesilecek şekilde tasarlanmıştır. Aşırı akım (aşırı yük) veya tüm kısa devre koşullarına karşı koruma sağlamaya yönelik değildirler.
Teknik veriler:
A. Standarta uygun: GB16916.1
B. Anma gerilimi (Ue): 230V / 400V; 50 / 60Hz
C. Anma akımı (A): 16, 25, 40, 63 A (2 kutuplu ve 4 kutuplu)
D. Nominal kaçak akımı: 10, 30, 100, 300, 500Ma
E. Elektrik ömrü: ≥ 4000 kez (açma-kapama)
F. Mekanik ömür: ≥ 2000 kez (açma-kapama)
G. Kasa koruma sınıfı: Kurulumdan sonra IP40
Mekanik parametre
A. Kurulum modu: Standart IEC'nin DIN rayında
B. Terminal kablo bağlantısı: İletken 1-25 mm
C. Kabuk genişliği: 2 kutup 36 mm; 4 kutuplu 72 mm
Ana karakteristik
A. Sızıntı hareketinin çeşitli mevcut özellikleri, seçici korumayı kolaylıkla sağlar.
B. Elektronik ekipmanın anahtar işleminden kaynaklanan hatalı işlemlerden kaçınılabilir
Aksi belirtilmediği sürece, iki kutuplu anahtarın genişliği iki modüldür, dört kutuplu (3P + N) dört modüldür
Özellikler:
Teknoloji Spesifikasyonu ve Elektriksel Özellikler | |
Elektrik standardı | IEC1008 EN61008 |
Gezi zamanı | Zamanı olmayan gecikme; Minimum 10 ms gecikme |
Anma gerilimi | 230V / 400V |
Nominal artı işletme akımı | 10; 30; 100; 300mA, 500mA |
Seçim sınıfı | 3 |
Direkler | 2 kutuplu 4 kutuplu |
Anma akımı | 16A, 25A, 40A, 63A |
Devreden karakter | B, C, D karakteristik eğrisi |
Terminal kablo | Iletken 1-25 mm2 |
Çevre yeteneği | IEC 1008 standardına göre |
Vaka koruma sınıfı | Kurulumdan sonra IP40 |
Elektrik ömrü | En az 4000 defa kırılma ve kapanma |
Mekanik ömür | En az 2000 kez kırılma ve kapanma |
Mekanik Parametre | |
Yükleme modu | 35mm'lik DIN kılavuz rayında montaj |
Terminal bloğu kapasitesi | Genel kalınlık 0.8-2mm |
Ana avantajları:
Yüksek kalite
Tam aralık
Ani açma akımı:
Uluslararası Standart --- IEC 60898-1 ve Avrupa Standardı EN 60898-1, düşük voltaj dağıtım uygulamaları için bir devre kesicinin nominal akımını, kesicinin kesintisiz olarak taşımak üzere tasarlandığı maksimum akım olarak tanımlar (ortam havası sıcaklığı 30 ° C). Anma akımı için yaygın olarak mevcut olan tercih edilen değerler 6 A, 10 A, 13 A, 16 A, 20 A, 25 A, 32 A, 40 A, 50 A, 63 A, 80 A, 100 A, [5] Ve 125 A (Renard serisi, İngiliz BS 1363 soketlerinin mevcut sınırını içerecek şekilde biraz değiştirildi). Devre kesici nominal akım ile amper cinsinden, ancak birim sembolü "A" olmadan etiketlenmiştir. Bunun yerine, amper rakamının önünde "B", "C" veya "D" harfi gelir; ani açma akımını gösterir - yani, kesicinin kasıtlı olarak geciktirilmeden akmasına neden olan minimum akım değeri (örn. , 100 ms'den daha kısa bir sürede), cinsinden ifade edilen:
Tip | Ani açma akımı |
B | Yukarıda 3 In ve 5 In dahil olmak üzere |
C | 5'in üstünde ve 10 In dahil olmak üzere |
D | 10'un üstünde 20 In dahil olmak üzere |
