Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
Amper aralığı: | 250A 300A 350A 400A | Polonyalılar kullanılabilir: | 4 kutuplu |
---|---|---|---|
Sertifika: | CE | Amaç: | Güç dağıtımının korunması için |
Yolculuk birimi: | Termal manyetik | Açma akımı: | Sabit |
Vurgulamak: | Thermal Magnetic Circuit Breaker,Residential Circuit Breakers |

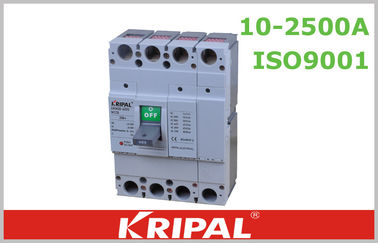

350A Küçük Tip Kasa Devre Kesicisi Motor Dağıtımlı 4 Kutuplu MCCB
UKM30 serisi kalıplı kasa devre kesici, gelişmiş tasarım, yüksek performans, keyif verici hassasiyet ve narin boyutuyla 21. yüzyılda yüksek teknolojili ürünlerdir.
Açıklama:
Kalıplı Case Devre Kesici UKM30 serisi (bundan böyle UKM30 MCCB olarak anılacaktır) yeni tasarlanmış bir MCCB'dir. Uluslararası gelişmiş teknolojiyi benimsemiş olarak geliştirilmiş ve imal edilmiştir. UKM30 MCCB nominal yalıtım Gerilimi AC 800V, AC 50Hz / 60Hz devresinde, 690V'a kadar nominal voltajda, elektrik enerjisini dağıtmak ve hattın ve ekipmanın aşırı yük nedeniyle hasar görmesini önlemek için 2500A'a kadar nominal çalışma akımı için uygundur , Kısa akım ve düşük voltaj. Ayrıca nadiren motorun çalıştırılması ve çalıştırılması ve motorun aşırı yüklenmesi, kısa devre ve düşük voltaj korumaları için de kullanılabilir. UKM30 MCCB, küçük hacim, yüksek kırma kapasitesi, kısa aşırı geriklik (bazı özellikler sıfır Arcing), güçlü anti-vibrasyon vb. Avantajları ile.
Özellikler:
Tip | UKM30-100S | UKM30-250S | UKM30-400S | ||||
Anma akımı In (A) | 16,25,32,40,50, 63,75,100 | 100,125,150,175,200,225,250 | 250.300.350.400 | ||||
Kutup sayısı | 3 | 4 | 3 | 4 | 3 | 4 | |
Anma gerilimi Ui (V) | AC690V | AC690V | AC690V | ||||
Ark mesafesi (mm) | ≤50 | ≤50 | ≤50 | ||||
Nihai kısa devre anapara parçalarına bölünmüş Icu / Ics (KA) | AC690V | 5/3 | 5/3 | 10.10 | |||
AC400V | 50/35 | 50/35 | 70/70 | ||||
AC230V | 100/50 | 100/50 | 100/100 | ||||
Operasyonel performans (kere) | AÇIK | 6000 | 2000 | 1000 | |||
KAPALI | 8500 | 7000 | 4000 | ||||
Boyutlar (mm) | Bir | 90 | 120 | 105 tane | 140 | 140 | 185 |
B | 155 | 165 | 257 | ||||
C | 68 | 68 | 103 | ||||
Ağırlık (kg) | 1,1 | 1.4 | 1.5 | 1.9 | 5.5 | 7.5 | |
Nominal çalışma frekansı | 120 | 120 | 60 |
Koruma Karakteristiği
Bir devre kesicinin termodinamik salınımı, ters zaman geciktirme özelliğini sağlarken manyetik salınma, tablo 2'de (dağıtım devre kesicisi) ve tablo 3'te (motor koruma devresi kesici) gösterilen anlık işlemdir.
Tablo 2
Yayınlanan anma akımı (A) | Termodinamik salım (ortam sıcaklığı) | Manyetik salınımın işletme akımı (A) | |
1.05In (soğuk devlet) | 1.30 In (ısı durumu) | ||
10 ≤In≤63 | ≥1 | <1 | 10In ±% 20 |
225≤In≤630 | ≥2 | <2 | |
100≤In≤800 | ≥2 | <2 | 5In ±% 20 |
Tablo 3
Yayınlanan anma akımı (A) | Termodinamik salım (ortam sıcaklığı) | Manyetik salımın işletme akımı (A) | |||
1.0In (soğuk devlet) | 1.20In (ısı durumu) | 1.50 In (ısı durumu) | 7.2In (soğuk devlet) | ||
10≤In≤225 | ≥2 | <2 | ≤4dak | 4s <Tp ≤10s | 12In ±% 20 |
225≤In≤630 |
Montaj:
Normal uygulama ortamı:
Rakım ≤ 2000m
Ortam sıcaklığı -5 ~ + 40
Nemli havanın etkisine tolerans.
Tuz buharının ve yağ buhisinin etkisine tolerans.
Maksimum eğim 22.5
Patlayıcı tehlikesi olmaksızın medyada kaldım.
Metali aşındırabilen veya insuyu yok edebilen herhangi bir iletken toz veya gaz yoktur
Hiçbir karışıklığın saldıracağı yerde kaldım.
Hakkımızda:
1. Sertifikalar: CE, CB, Semko, SAA, TÜV, UL, KEMA, ISO9001: 2008
2. 27 yıllık imalat ve 17 yıllık tecrübe ihracatımız var.
3. Biz tamamen satış servis sistemi var, her detay pürüzsüz olmasını sağlar
4. Ar-Ge Departmanımız tarafından her yıl yeni tasarlanmış ürünlerimiz var.
5. Mükemmel test sistemi, her ürünün nitelikli olmasını sağlar
6. İngiltere, İspanya, Almanya, Avustralya, BAE, Türkiye, Brezilya, Kolombiya,
HK, Singapur, Malezya ve diğer alanlarda
